Ansys TurboGrid
Phần mềm chia lưới cánh máy tua bin (Turbomachinery)
Ansys TurboGrid cung cấp cho người dùng một phương pháp nhanh chóng để tạo ra lưới chất lượng cao cho hành lang cánh trong máy cánh quay.
CHIA LƯỚI CHẤT LƯỢNG CAO
TurboGrid tự động hóa quá trình chia lưới cho cánh máy tua bin
Ansys TurboGrid là một phần mềm chia lưới máy tua bin chất lượng cao. Nó có các khả năng tạo lưới tự động mới lạ trong một không gian làm việc được sắp xếp hợp lý, dễ sử dụng. Các công cụ được cung cấp có thể được áp dụng cho nhiều loại thiết bị máy tua-bin và sẽ giúp tạo ra kết quả mô phỏng tốt hơn.
Mô tả nhanh một số đặc điểm chính
TurboGrid là một phần mềm tạo lưới cung cấp lưới chất lượng cao cho các hình học cánh phức tạp nhất. Để có được một mô hình lưới hoàn hảo có thể là một công việc tốn thời gian và gây khó chịu. Phần mềm mạnh mẽ này cho phép bạn đạt được các phần tử lưới trên cánh tối ưu, giúp cho tập trung nhiều thời gian hơn vào kết quả mô phỏng.
Những cập nhật mới của Ansys TurboGrid 2022
Chia lưới kết hợp cho cánh của máy cánh dẫn
Ansys TurboGrid có một công nghệ chia lưới mới giúp tự động hóa việc chia lưới các thiết kế cánh của các máy cánh dẫn (turbomachinery) phức tạp.

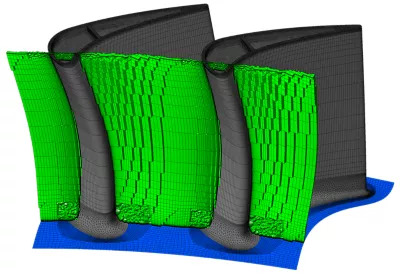

Tạo một lưới trong vài phút để giữ lại kết nối 1: 1 giữa các phần tử lục diện (hex) có cấu trúc theo khối trong đường dẫn dòng chính và các phần tử không có cấu trúc trên các đặc điểm phức tạp chẳng hạn như các phần đầu cánh (squealer tip).
Các ứng dụng của Ansys TurboGrid
Phần mềm tạo lưới Ansys TurboGrid đơn giản hóa và cung cấp các mắt lưới chất lượng cao
TurboGrid là công cụ tạo lưới tự động hàng đầu trong ngành. Mặc dù nó được tự động hóa nhưng bạn sẽ có thể tùy chỉnh giải pháp của mình bằng cách xác định các cài đặt lưới chi tiết, chẳng hạn như kích thước phần tử lưới mong muốn hoặc độ phân giải lớp biên cánh quạt.
Hơn nữa, nó chứa phản hồi chất lượng lưới nhanh chóng và sẽ giúp bạn khắc phục các khu vực không đạt chất lượng mục tiêu. TurboGrid chứa nhiều công cụ thể hiện các thuộc tính hiển thị tương tự như các phần mềm thiết kế cánh khác, như chế độ xem 2D blade-to-blade và các mặt phẳng kinh tuyến. Đây là một không gian làm việc rất trực quan cho phép tạo lưới đơn giản nhưng mạnh mẽ.
Các tính năng chính
Điều chỉnh lưới của bạn và đạt được chất lượng lưới cao hơn với Ansys TurboGrid
- Cấu trúc liên kết & chia lưới hoàn toàn tự động
- Được thiết kế riêng cho máy tua bin
- Chia lưới khe hở đầu cánh tự động
- Phản hồi chất lượng lưới nhanh chóng
- Chia lưới đường dẫn dòng thứ cấp
Cấu trúc liên kết và lưới hoàn toàn tự động
Phần mềm Ansys TurboGrid bao gồm các công nghệ mới hướng tới mục tiêu tự động hóa hoàn toàn kết hợp với chất lượng lưới ở mức độ chưa từng có cho ngay cả những hình dạng cánh phức tạp nhất.
Kích thước mắt lưới cuối cùng mong muốn được xác định (và có thêm tùy chọn độ phân giải lớp biên của cánh), tất cả các bước khác có thể được thực hiện tự động để tạo ra lưới có chất lượng cực cao.
Góc lưới đặc biệt tốt, kích thước phần tử lưới chuyển đổi mượt mà và các các phần tử tỉ số hình dạng (aspect-ratio) cao được tạo ra ở các vùng gần tường để phân giải các vùng này một cách hiệu quả và nắm bắt chính xác các dòng chảy của lớp biên.
Được thiết kế riêng cho máy tua bin
Phần mềm Ansys TurboGrid cung cấp môi trường “point and click” thân thiện với người dùng với các chức năng hiển thị quen thuộc với các nhà thiết kế máy cánh, bao gồm các mặt phẳng hình kinh tuyến và cánh 2-D để xem đường dẫn dòng chảy và vị trí cánh. Chế độ xem được cập nhật tự động với mỗi đầu vào để phản ánh những thay đổi mới nhất.
Chia lưới khe hở đầu cánh tự động
Đối với các máy cánh có khe hở ở gần lớp vỏ, hoặc thậm chí ở trung tâm, Ansys TurboGrid cung cấp một giải pháp. Người dùng có thể chỉ định số lượng khe hở đầu theo nhiều cách: ví dụ, theo tỷ lệ phần trăm của đường kính quạt hoặc tại một khoảng cách xác định từ trung tâm hoặc lớp vỏ. Lưới ở phía đầu có thể khớp hoặc không khớp dọc theo tâm của độ dày cánh, đảm bảo chất lượng lưới tối ưu và dự đoán chính xác lưu lượng ở đầu cánh quay.
Phản hồi chất lượng lưới nhanh chóng
Ansys TurboGrid cung cấp phản hồi ngay lập tức về chất lượng lưới, dựa trên các tiêu chí như góc xiên của lưới, tỷ lệ mở rộng lưới và tỉ số hình dạng phần tử lưới. Bất kỳ phần tử lưới nào không đáp ứng tiêu chí chất lượng mục tiêu sẽ được đánh dấu, hướng dẫn người dùng điều chỉnh đầu vào và điều khiển của người dùng cho phù hợp.
Chia lưới đường dẫn dòng thứ cấp
Ansys TurboGrid cho phép người dùng nhập các mô hình CAD và chia lưới các đường dẫn dòng thứ cấp, chẳng hạn như các tổn thất (bleeds), các khoang (cavities), vòng đệm ren (labyrinth seals), khoang đĩa sau (back disc cavities) và lớp vỏ (ported shrouds).
