Ansys Sherlock


Ansys Sherlock là công cụ thiết kế điện tử dựa trên vật lý có độ tin cậy duy nhất cung cấp các dự đoán tuổi thọ nhanh chóng và chính xác cho phần cứng điện tử ở cấp độ thành phần, bo mạch và hệ thống trong giai đoạn đầu thiết kế.



Ansys Sherlock tự động phân tích thiết kế để dự đoán tuổi thọ sản phẩm

Phân tích thiết kế tự động của Ansys Sherlock cung cấp các dự đoán tuổi thọ nhanh chóng và chính xác cho phần cứng thiết bị điện tử ở cấp độ linh kiện, bo mạch và hệ thống trong giai đoạn thiết kế ban đầu. Sherlock bỏ qua chu trình “kiểm tra-thất bại-sửa chữa-lặp lại” (test-fail-fix-repeat) bằng cách trao quyền cho các nhà thiết kế để tạo mô hình chính xác các lớp silicon-kim loại, bán dẫn đóng gói, bảng mạch in (PCB) và các cụm lắp ráp để dự đoán rủi ro hỏng hóc do các ứng suất nhiệt, kết cấu và sản xuất - trước khi sản xuất nguyên mẫu đầu tiên.

  Dự đoán thời gian hỏng hóc đã được xác thực

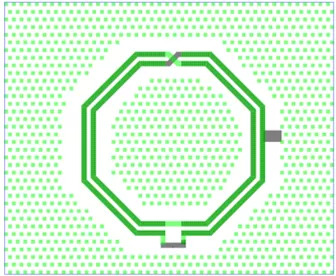

  Chuyển đổi nhanh mô hình ECAD qua mô hình FEA

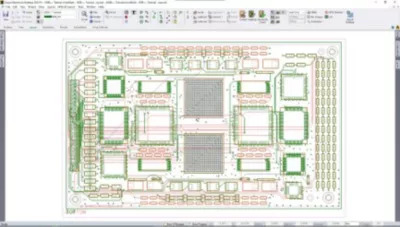

  Tích hợp quy trình làm việc Ansys Icepak & Mechanica
  Đồ thị tuổi thọ (Lifetime Curve) hoàn chỉnh của sản phẩm

Mô tả nhanh một số đặc điểm chính

Với các thư viện nhúng chứa hơn 500.000 bộ phận, Sherlock nhanh chóng chuyển đổi các tệp thiết kế ECAD thành các mô hình động lực học chất lưu tính toán (CFD) và phân tích phần tử hữu hạn (FEA). Mỗi mô hình chứa hình học chính xác, đặc tính vật liệu và chuyển thông tin về ứng suất thành các dự đoán về thời gian hỏng hóc đã được xác thực.

Mô phỏng thử nghiệm thả rơi

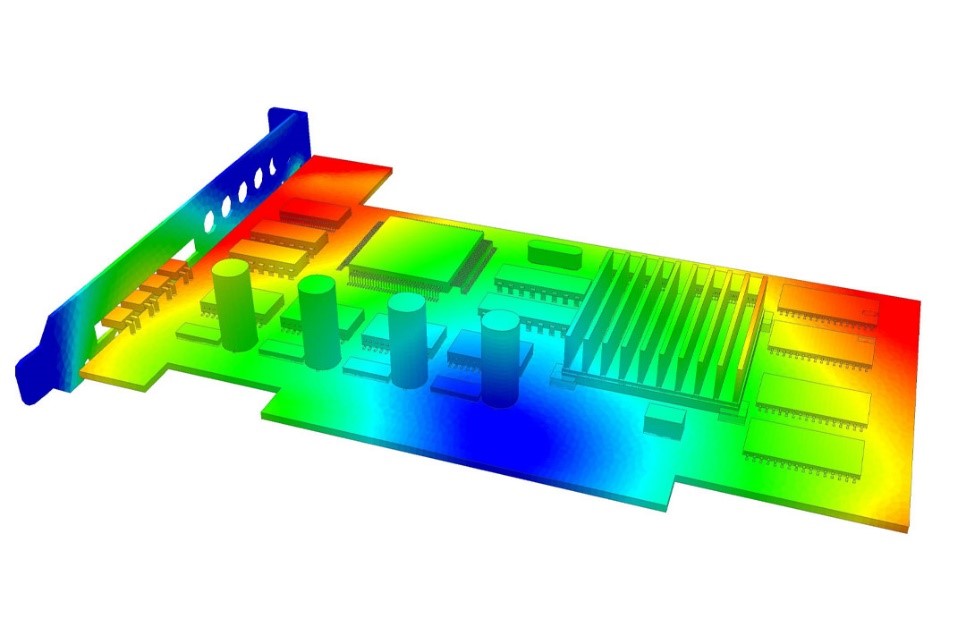

Tiền xử lý cho phân tích nhiệt
Thư viện PCB và PCBA
Khóa IP cho mô hình
Thư viện hơn 500.000 bộ phận
Phân tích Sốc / Rung / chu trình nhiệt
Gói hình học mặc định
Tích hợp trong Ansys Workbench
Dự đoán lỗi mối hàn 1-D / 3-D

Sử dụng Ansys Sherlock để dự đoán mỏi do ứng suất nhiệt trong bi hàn (Solder Balls)

Continental Automotive sử dụng Sherlock để tạo mô hình bi hàn BGA để đảm bảo rằng các lỗi do mỏi mối hàn nhỏ cũng được ghi lại và phân tích.

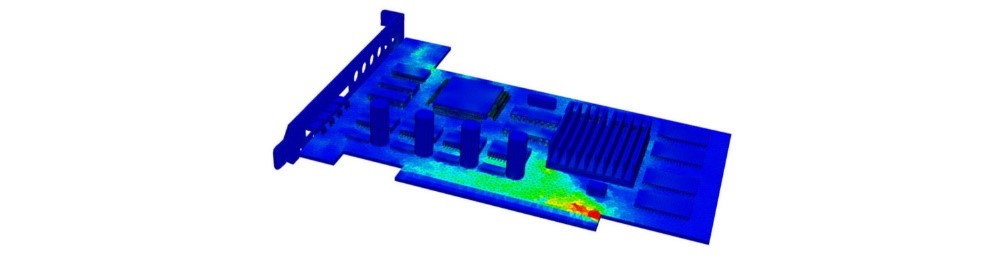

Sherlock Workbench


Bằng cách triển khai Sherlock sớm trong giai đoạn thiết kế, các kỹ sư tại Continental đã có thể sử dụng các dự đoán về độ tin cậy của Sherlock để sửa đổi bo mạch của họ giúp có thiết kế tốt hơn, cũng như xác định các khu vực cần xem xét trước khi làm nguyên mẫu

Để bắt đầu phân tích độ tin cậy của sản phẩm bằng Ansys Sherlock, các kỹ sư tại Continental đã nhập tệp Zuken ODB ++ vào Sherlock. Sherlock nhanh chóng đọc tất cả thông tin trong tệp và tạo ra một bo mạch với đầy đủ dữ liệu, bao gồm tất cả các linh kiện và điều kiện lắp đặt với vị trí chính xác và đặc điểm vật liệu của chúng. Bo mạch cũng có các thành phần BGA và lớp phủ bảo vệ mà Sherlock đã mô phỏng chính xác bằng cách sử dụng chức năng Potting có sẵn.

Sherlock dễ dàng mô hình hóa các linh kiện riêng lẻ với mức độ chi tiết cao, bao gồm cả việc mô hình hóa từng viên bi hàn trên BGA để đảm bảo rằng các lỗi do mỏi mối hàn dù là nhỏ cũng sẽ được ghi lại. Đối với các linh kiện không theo tiêu chuẩn, người dùng có thể nhập các thuộc tính đó vào Package Manager, cũng như giữ lại thông tin này để sử dụng trong tương lai.



Những cập nhật mới của phiên bản Ansys Sherlock 2021 R1

Sherlock-APIs

Giao diện lập trình ứng dụng Sherlock (API) cho tự động hóa

API hiện đã có cho Ansys Sherlock 2020 R1. API Sherlock cho phép người dùng:

  • Chạy mô phỏng ở chế độ hàng loạt
  • Tự động hóa các quy trình và tiêu chuẩn hóa các phương pháp
  • Tìm hiểu sự tác động của việc thay đổi thiết kế và các sự kiện đối với dự đoán vòng đời và các chỉ số khác.
Tích hợp Sherlock trong Workbench

Sherlock Plug-in trong Ansys Workbench

Tích hợp Sherlock trong Worbench giúp đơn giản hóa, tăng tốc và mở rộng các mô phỏng cơ học, nhiệt và độ tin cậy của các hệ thống điện tử.

  • Tự động xuất hình học và đặc tính từ Ansys Sherlock sang Ansys Mechanical
  • Tự động nhập kết quả mô phỏng từ Ansys Mechanical trở lại Ansys Sherlock cho các tính toán dự đoán tuổi thọ.
Công cụ chia lưới Sherlock mới

Dòng chảy tốc độ cao

Công cụ chia lưới Sherlock mới cho phép:

  • Một phương pháp chia lưới mặc định mới với hiệu suất được cải thiện cho kết quả lưới chất lượng cao hơn.
  • Các điều khiển bổ sung cho PCB Modeling, Trace Modeling, v.v. khi chuẩn bị mô hình để mô phỏng hoặc xuất mô hình.
Kết hợp Sherlock với LS-DYNA

Kết hợp Sherlock với LS-DYNA

Kết hợp Sherlock với Ansys LS-DYNA được kích hoạt thông qua quy trình  tự động bằng một cú nhấp chuột trong Ansys Workbench giúp nhanh chóng tạo ra các mô hình chia lưới cho các mô phỏng thử nghiệm thả rơi trong LS-DYNA.

Mở rộng khả năng kết nối trong Workbench

Mở rộng khả năng kết hợp trong Workbech

Trong phiên bản 2021 R2, Sherlock đã mở rộng khả năng kết hợp trong Workbench, bao gồm khả năng bắt đầu một dự án Sherlock mới trực tiếp trong Workbench và cải thiện khả năng xử lý PCB  kết hợp với vỏ.

Kết hợp Sherlock với phân tích Ansys medini

Kết hợp Sherlock với phân tích Ansys medini

Trong Ansys 2021 R2, thông tin danh sách bộ phận (hiện bao gồm tùy chọn trường “Lớp lỗi”) có thể được gửi từ Sherlock đến medini để đánh giá độ tin cậy dựa trên sổ tay và hơn thế nữa.
